一體化步進電機驅動控制器單軸 DRV8825-RS485

※ 工作電壓：直流9V—32V（電流2A以上），若驅動39/42電機，建議直流12V供電；若驅動57電機，建議直流24V供電；

※ 驅動電流：0.25A—2A，建議驅動1牛米以下的42或57步進電機；步進細分：1/2/4/8/16/32，建議使用4細分以上；

※ 具有過壓、過流、過熱保護功能

※ 輸出頻率：最大50KHz

※ 通訊接口：RS485接口；通訊協議：支持標準Modbus-RTU協議

推薦產品

DRV8825-RS485 總線型步進電機驅動器是在傳統開環步進電機驅動器基礎上增加了總線通迅及單軸控制器功能的一款產品。本驅動器采用 RS485接口，支持標準的Modbus-RTU 總線通訊協議。

※ 工作電壓：直流9V—32V（電流2A以上），若驅動39/42電機，建議直流12V供電；

若驅動57電機，建議直流24V供電；

※ 驅動電流：0.25A—2A，建議驅動1牛米以下的42或57步進電機；

步進細分：1/2/4/8/16/32，建議使用4細分以上；

※ 具有過壓、過流、過熱保護功能

※ 輸出頻率：最大50KHz

※ 4路開關量輸入，低電平輸入有效，接外部控制信號，實現啟停、急停、限位等功能

※ 通訊接口：R485接口；通訊協議：支持標準Modbus-RTU協議

※ 4種工作模式：支持位置控制、速度控制、可編程控制

具有單軸控制器功能，梯形加減速控制

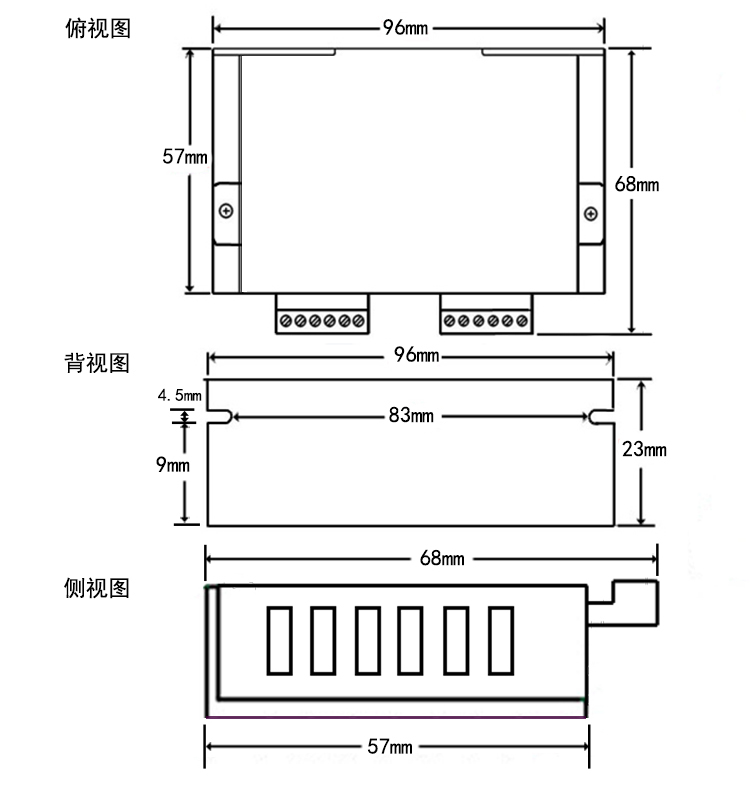

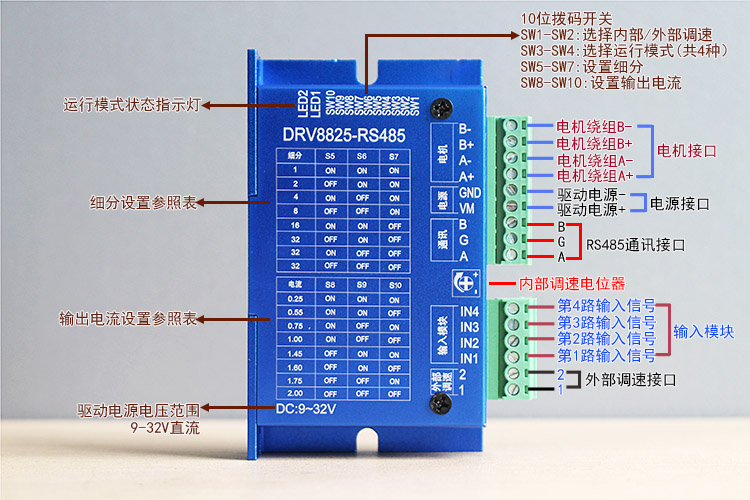

運行模式設定

說明

內部/外部電位器選擇（只能2選一），

只在模式2-4狀態下有效，調電機速度

SW1

為ON,內部電位器有效； OFF無效

SW2

為ON,外部電位器有效； OFF無效

SW3	SW4	說明(4種運行模式的選擇)
OFF	OFF	1、Modbus-rtu通信控制模式
ON	OFF	2、往返運行
ON	ON	3、單次觸發運行
OFF	OFF	4、正反觸發運行

用SW5、SW6、SW7三位撥碼開關設定細分/每轉脈沖個數，如下表：

細分（即每轉脈沖個數）	SW5	SW6	SW7
1（200）	0N	ON	ON
2（400）	OFF	ON	ON
4（800）	ON	OFF	ON
8（1600）	OFF	OFF	ON
16（3200）	ON	ON	OFF
32（6400）	OFF	ON	OFF
32（6400）	ON	OFF	OFF
32（6400）	OFF	OFF	OFF
