42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1

※ 外部信號輸入：單端，脈沖/方向（通用控制器功能）

※ 細分可選：1/2/4/8/16/32/64/128細分

※ 輸出電流：0.5A-4.5A

※ 輸入電壓：9-42VDC,建議12-30VDC

※ 靜止時電流自動減半，驅動控制一體（自發脈沖）

※ 最新速度算法，內部脈沖模式可實現高速緩慢啟動

※ 內部脈沖模式可外接啟動，停止按鈕，方向切換按鈕

※ 可驅動4,6,8線兩相、四相42、57全系列步進電機，扭矩2.8NM及以下步進電機

推薦產品

AI-TB5128-1軸自發脈沖驅動器是一款專業的兩相混合式步進電機驅動器，既可以做通用驅動器，又可以實現驅動控制一體化（自發脈沖）功能，可適配國內外各種品牌，電流峰值在4.5A及以下，外徑39，42，57mm的四線，六線，八線兩相混合式步進電機。適合各種小中型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲運行的設備中效果特佳。

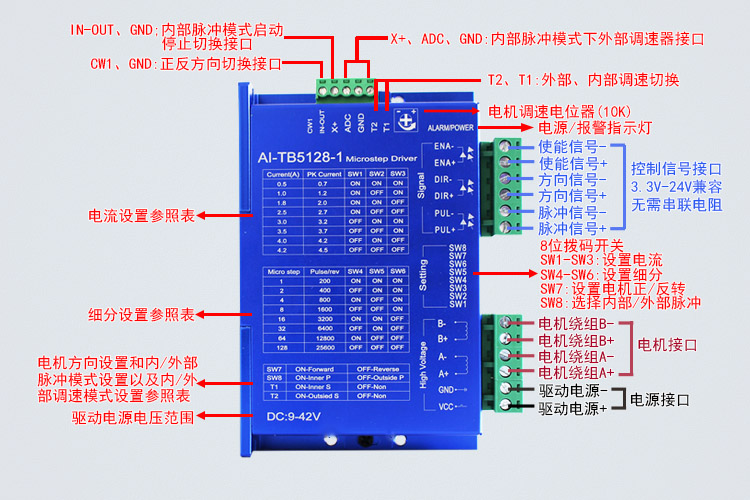

42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1(圖1)

※ 外部信號輸入：單端，脈沖/方向（通用控制器功能）

※ 細分可選：1/2/4/8/16/32/64/128細分

※ 輸出電流：0.5A-4.5A

※ 輸入電壓：9-42VDC,建議12-30VDC

※ 可驅動4,6,8線兩相、四相42、57全系列步進電機，扭矩2.8NM及以下步進電機

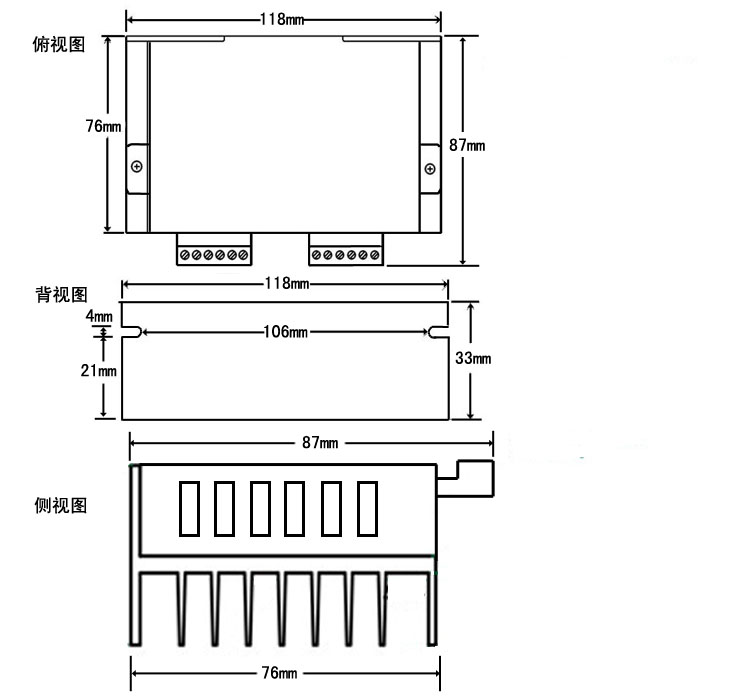

42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1(圖2)

冷卻方式	自然冷卻或強制風冷。
場合	不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。
濕度	40-90％RH
震動	10-55Hz/0.15mm
保存溫度	-20-65℃
重量	0.3KG

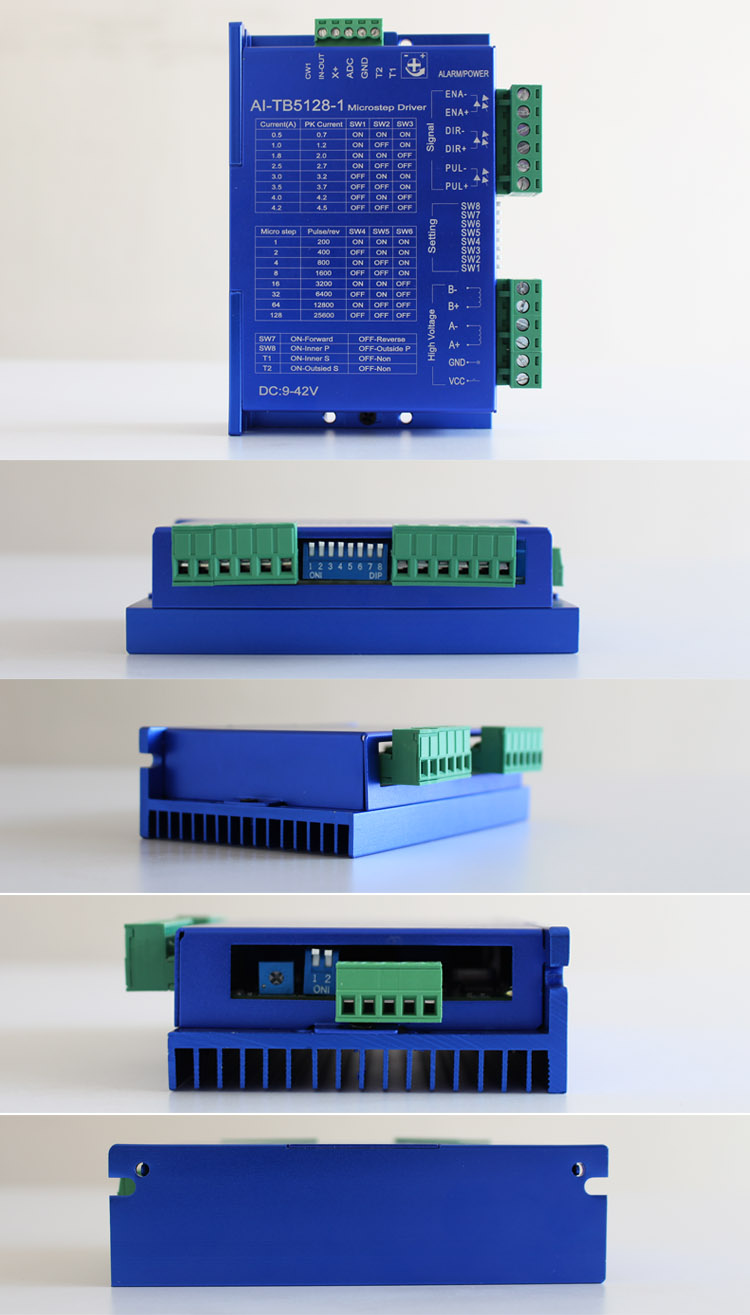

42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1(圖3)

用SW1、SW2、SW3三位撥碼開關設定運行電流，如下表：

平均電流	峰值電流	SW1	SW2	SW3
0.5A	0.7A	ON	ON	ON
1.0A	1.2A	ON	OFF	ON
1.8A	2.0A	ON	ON	OFF
2.5A	2.7A	ON	OFF	OFF
3.0A	3.2A	OFF	ON	ON
3.5A	3.7A	OFF	OFF	ON
4.0A	4.2A	OFF	ON	OFF
4.2A	4.5A	OFF	OFF	OFF

42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1(圖4)

用SW4、SW5、SW6三位撥碼開關設定細分，如下表：

細分	SW4	SW5	SW6	內部脈沖速度范圍
1	ON	ON	ON	0-1000轉/分鐘
2	OFF	ON	ON	0-1000轉/分鐘
4	ON	OFF	ON	0-1000轉/分鐘
8	OFF	OFF	ON	0-1000轉/分鐘
16	ON	ON	OFF	0-660轉/分鐘
32	OFF	ON	OFF	0-330轉/分鐘
64	ON	OFF	OFF	0-165轉/分鐘
128	OFF	OFF	OFF	0-82轉/分鐘

42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1(圖5)

用SW7一位撥碼開關設定電機運行方向（內部脈沖模式下）:

SW7	方向狀態
ON	正轉
OFF	反轉

42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1(圖6)

SW8	模式狀態
ON	內部脈沖并啟動運行
OFF	停止內部脈沖模式

42/57步進電機驅動器自發脈沖驅控調速器 128細分 4.5A AI-TB5128-1(圖7)

調速狀態	T1,T2狀態
內部調速模式（板載調速電位器）	T1為ON,T2為OFF時
外部調速模式（外接調速電位器）	T2為ON,T1為OFF時
