HYCNC-TLCD-3 是一款 3 軸可編程步進伺服電機控制系統。有 2 種控制方式分別是采用3.5 寸液晶觸摸屏控制和采用 RS485 通信控制，支持標準的 Modbus-RTU 總線通訊協議。

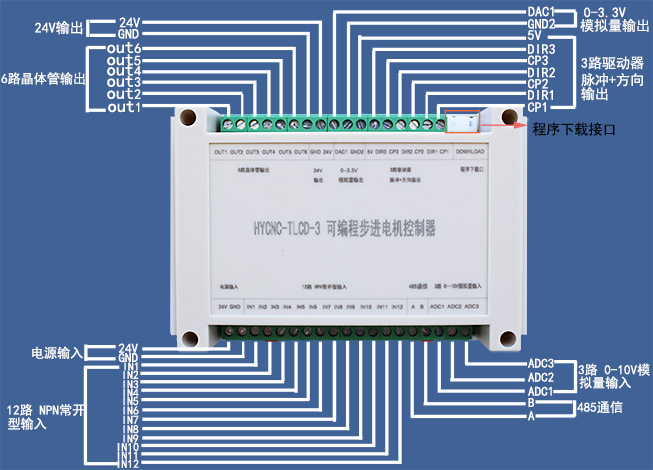

    ※ 工作電壓：直流24V，電流>1A（功率>=24w）

    ※輸出頻率：每路脈沖輸出最大 50KHz，3 路脈沖輸出

    ※12 路開關量輸入，低電平輸入有效，接外部控制信號，

        實現啟停、急停、限位等功能。

    ※6 路開關量輸出，低電平輸出有效（24V 信號輸出）

    ※3 路 ADC 模擬量采集輸入接口：可輸入 0—10V 或 10K 電位器，用于電機調速

    ※1 路 DAC 電壓信號輸出接口：輸出 0—3.3V

    ※通迅接口：R485 接口，最多可掛載 128 個設備

    ※通迅協議：支持標準 Modbus-RTU 協議，客戶可根據我們提供的通訊協議

      進行二次開發，只需要發送命令就可以對步進電機進行控制；也可以外接工控觸摸屏、PLC、單片機等通過 RS485 通訊，控制電機啟停及對電機運行實時狀態進行查詢

    ※自帶 3.5 寸液晶觸摸屏（可選。若購買不帶觸摸屏型號，可通過 RS485 通信控制，我司提供電腦上位機測試軟件和信捷觸摸屏控制界面）

    ※自動（順序）運行功能：可設定 20 個工程，每個工程最大 50 步；每一步中可設定電機運行參數、輸出口控制、每一步的啟停輸入口控制、本步運行完延時、循環設置等。
