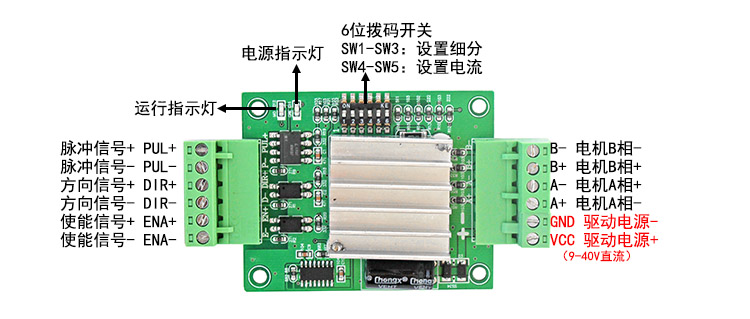

1、9V-40V直流供電；（建議12-24VDC工作）
2、H橋雙極恒相流驅動；
3、最大4.0A的八種輸出電流可選；（適合1.2NM及以下57，42，39電機）
4、最大32細分的7種細分模式可選；
5、輸入信號高速光電隔離；
6、標準共陽共陰單脈沖接口；
7、電源防反接處理（即使接反也無妨）；
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.1KG |

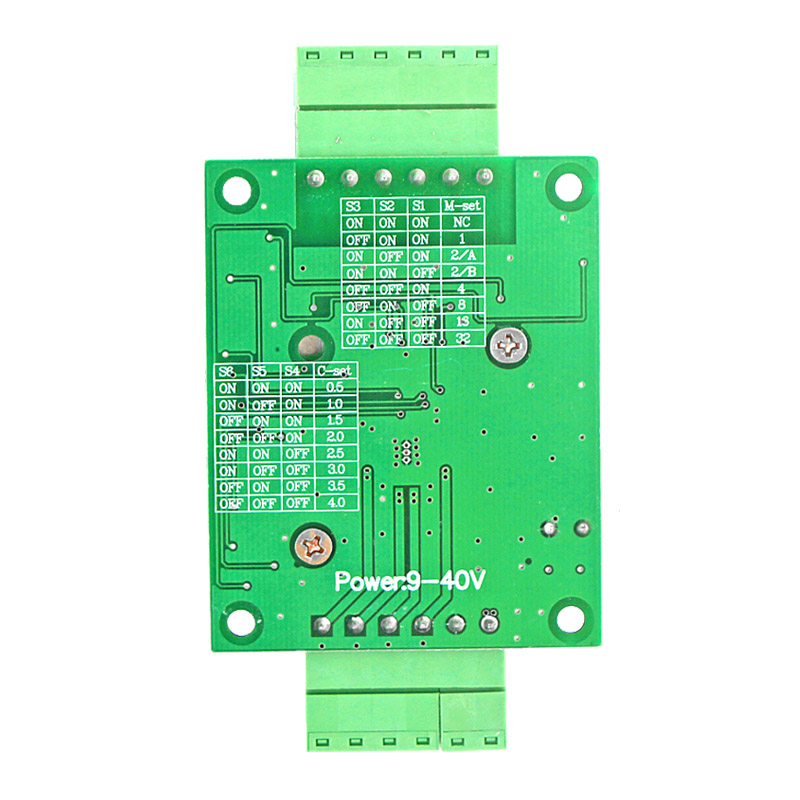

用SW1、SW2、SW3三位撥碼開關設定設定細分/脈沖，如下表：
| S3 | S2 | S1 | 細分?jǐn)?shù) |
| ON | ON | ON | NC |
| OFF | ON | ON | 1 |
| ON | OFF | ON | 2/A |
| ON | ON | OFF | 2/B |
| OFF | OFF | ON | 4 |
| OFF | ON | OFF | 8 |
| ON | OFF | OFF | 16 |
| OFF | OFF | OFF | 32 |
用SW4、SW5、SW6三位撥碼開關設定運行電流，如下表：
| S6 | S5 | S4 | 輸出電流 |
| ON | ON | ON | 0.5A |
| ON | OFF | ON | 1.0A |
| OFF | ON | ON | 1.5A |
| OFF | OFF | ON | 2.0A |
| ON | ON | OFF | 2.5A |
| ON | OFF | OFF | 3.0A |
| OFF | ON | OFF | 3.5A |
| OFF | OFF | OFF | 4.0A |
