※接口采用高速光耦隔離
※自動半流減少發熱
※高頻干擾能力強
※過熱、過流短路保護
※輸出電流0.25A--4.00A （適合1.2NM57及以下42
39型步進電機）
※6種細分可選（1/2/4/8/16/32）

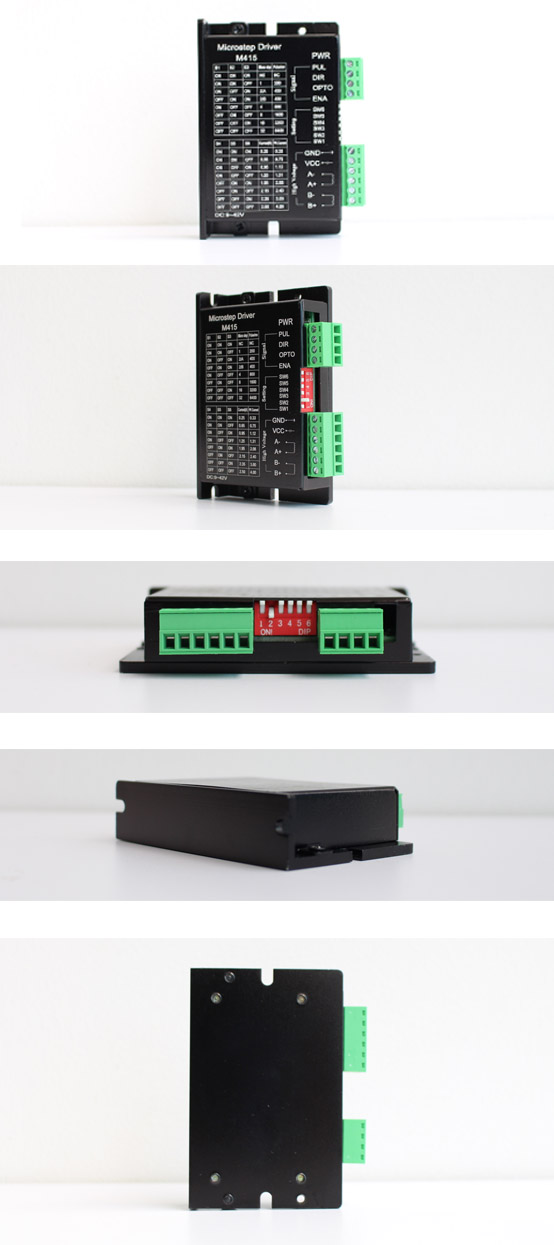

M415是一款專業的兩相混合式步進電機驅動器，適配國內外各種品牌，相電流4.0A以下外徑28-57mm的4線、6線、8線兩相混合式步進電機。適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、中低速運行的設備中效果特佳。
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.1KG |

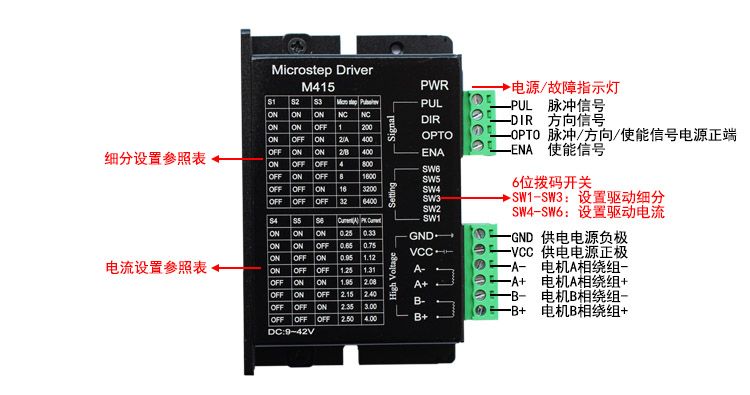

用1、2、3三位撥碼開關設定細分(2/A和2/B均為2細分)，如下表：
| S1 | S2 | S3 | 細分 | 脈沖/圈 |
| ON | ON | ON | NC | NC |
| ON | ON | OFF | 1 | 200 |
| ON | OFF | ON | 2/A | 400 |
| OFF | ON | ON | 2/B | 400 |
| ON | OFF | OFF | 4 | 800 |
| OFF | ON | OFF | 8 | 1600 |
| OFF | OFF | ON | 16 | 3200 |
| OFF | OFF | OFF | 32 | 6400 |
用4、5、6三位撥碼開關設定輸出電流，如下表：
| S4 | S5 | S6 | 平均電流 | 峰值電流 |
| ON | ON | ON | 0.25 | 0.33 |
| ON | ON | OFF | 0.65 | 0.75 |
| ON | OFF | ON | 0.95 | 1.12 |
| ON | OFF | OFF | 1.25 | 1.31 |
| OFF | ON | ON | 1.95 | 2.08 |
| OFF | ON | OFF | 2.15 | 2.40 |
| OFF | OFF | ON | 2.35 | 3.00 |
| OFF | OFF | OFF | 2.50 | 4.00 |
